Kurzbeschreibung

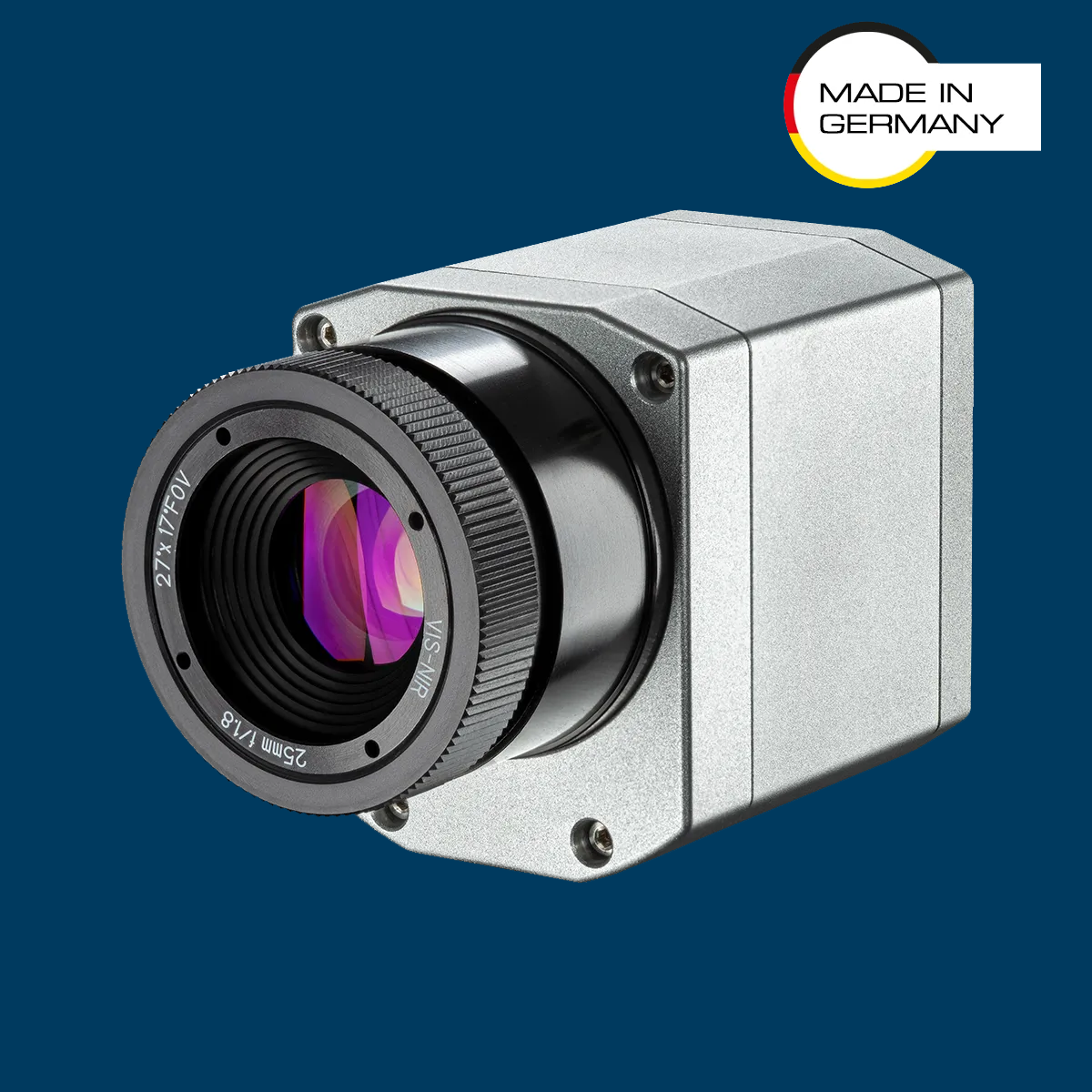

Die Optris PI 1M ist eine kurzwellige industrielle Wärmebildkamera für die hochpräzise berührungslose Temperaturmessung von Metallen, Keramiken und Halbleitermaterialien. Mit einem kontinuierlichen Messbereich von 450 °C bis 1800 °C, einem Spektralbereich von 0,85–1,1 µm und einer Auflösung von 764 × 480 Pixeln liefert die PI 1M zuverlässige Messergebnisse auf reflektierenden und metallischen Oberflächen. Dank ihrer hohen Bildfrequenz von bis zu 1 kHz eignet sie sich ideal für schnelle Produktionsprozesse, Metallverarbeitung, Laseranwendungen und Forschung.
Produkt-Highlights
Berührungslose Temperaturmessung von 450 °C bis 1800 °C
Kurzwelliger Spektralbereich von 0,85–1,1 µm
Speziell für Metalle und reflektierende Oberflächen entwickelt
Wärmebildauflösung von 764 × 480 Pixeln
Hohe Bildfrequenz bis 1 kHz
Kontinuierlicher Messbereich ohne Bereichsumschaltung
Präzise Temperaturmessung bei niedrigen Emissionsgraden
Ideal für Metallverarbeitung, Schmelzen und Laserapplikationen
Wechselbare Präzisionsoptiken
USB-Schnittstelle für schnelle Datenübertragung
Umfangreiche Analysefunktionen mit PIX Connect Software
Geeignet für OEM-Integration und Industrie-4.0-Anwendungen
Made in Germany
Technische Daten
Merkmal | Wert |
Messbereich | 450 °C bis 1800 °C |
Spektralbereich | 0,85 – 1,1 µm |
Detektortyp | CMOS |
Detektorauflösung | 764 × 480 Pixel |
Bildfrequenz | Bis 1.000 Hz |
Temperaturauflösung | 0,1 K |
Genauigkeit | ±2 °C oder ±0,3 % vom Messwert |
Fokus | Manuell |
Optiken | Wechselbar |
Schnittstelle | USB 2.0 |
Software | PIX Connect |
Messprinzip | Kurzwellige Infrarotthermografie |
Produktbeschreibung
Die Optris PI 1M wurde speziell für industrielle Anwendungen entwickelt, bei denen herkömmliche langwellige Wärmebildkameras aufgrund reflektierender Metalloberflächen an ihre Grenzen stoßen. Durch den kurzwelligen Spektralbereich von 0,85 bis 1,1 µm eignet sich die Kamera hervorragend für die Temperaturmessung von Stahl, Eisen, Kupfer, Messing, Aluminium, Schmelzen sowie keramischen Werkstoffen.
Im Vergleich zu langwelligen Infrarotkameras ermöglicht die PI 1M deutlich präzisere Messergebnisse auf Metallen, da der Einfluss von Reflexionen und Umgebungsstrahlung erheblich reduziert wird. Dadurch lassen sich Temperaturverteilungen zuverlässig erfassen und Produktionsprozesse präzise überwachen.
Mit einer Auflösung von 764 × 480 Pixeln erzeugt die Kamera hochdetaillierte Wärmebilder. Die außergewöhnlich hohe Bildfrequenz von bis zu 1.000 Bildern pro Sekunde ermöglicht die Analyse extrem schneller thermischer Prozesse, beispielsweise bei Laserbearbeitung, Schweißprozessen, Induktionserwärmung oder Hochgeschwindigkeitsfertigung.
Die PI 1M verfügt über wechselbare Präzisionsoptiken und kann dadurch flexibel an unterschiedliche Messabstände und Objektgrößen angepasst werden. Dies macht sie sowohl für Forschungs- und Entwicklungsaufgaben als auch für den dauerhaften industriellen Einsatz geeignet.
Über die USB-Schnittstelle wird die Kamera direkt mit einem PC verbunden. In Kombination mit der Optris PIX Connect Software stehen umfangreiche Funktionen für Temperaturanalysen, Alarmmanagement, Linien-Scanning, Bildaufzeichnung, Prozessvisualisierung und Dokumentation zur Verfügung.
Durch ihre hohe Messgenauigkeit, die schnelle Datenerfassung und die Optimierung für metallische Oberflächen eignet sich die PI 1M besonders für anspruchsvolle Anwendungen in der Metallindustrie, der Halbleiterfertigung sowie in Forschung und Entwicklung.
Weitere technische Details siehe Datenblatt.
